Chiusura pneumatica

TI-20-...

TI-20-15-SX

TI-20-30-SX

TI-20-60-SX

Descrizione

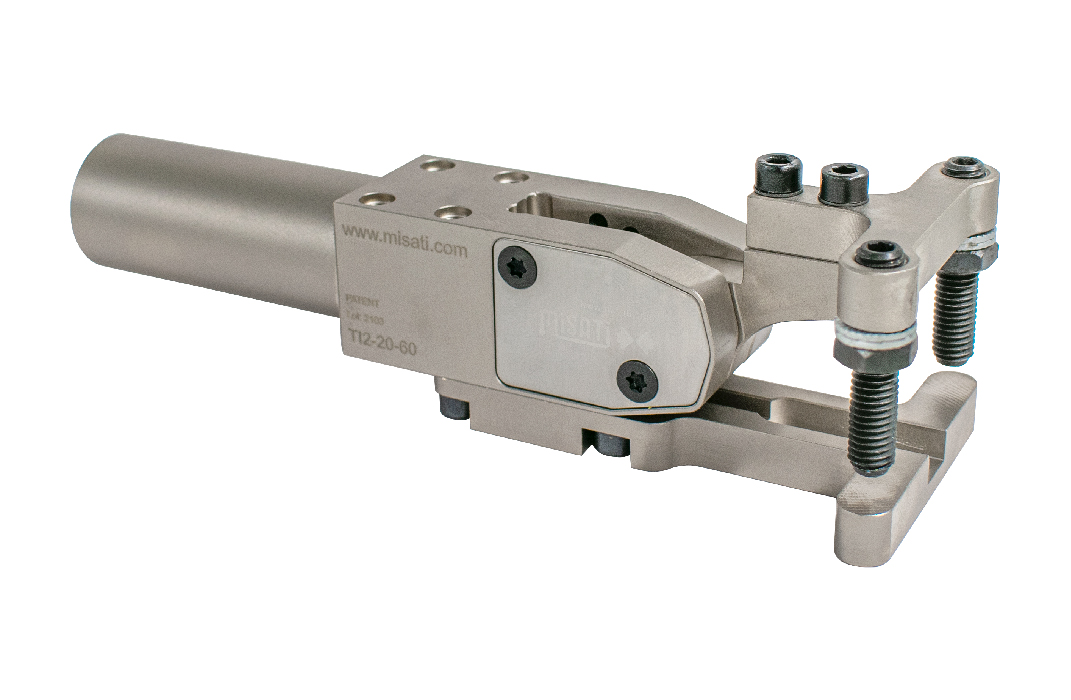

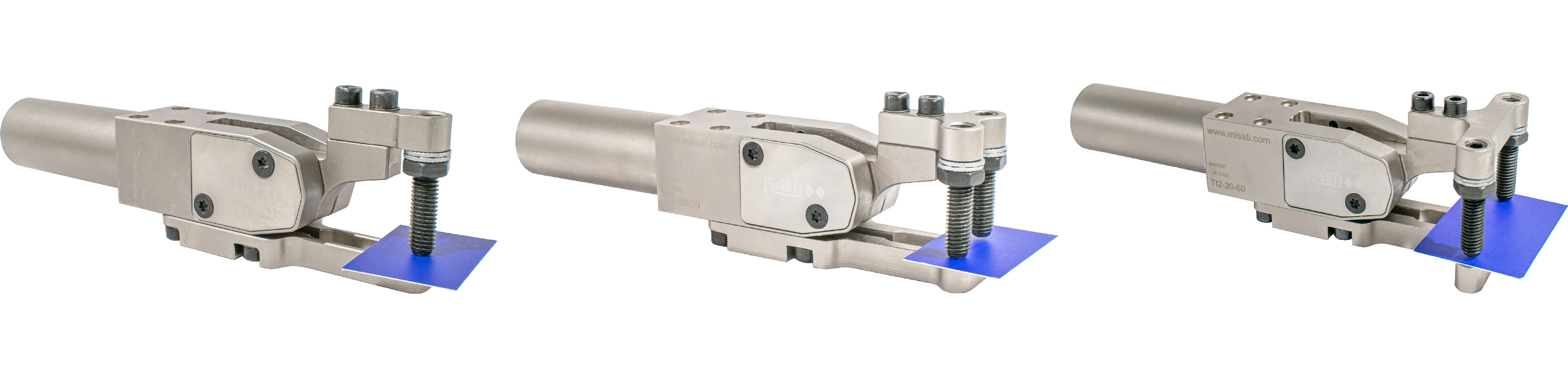

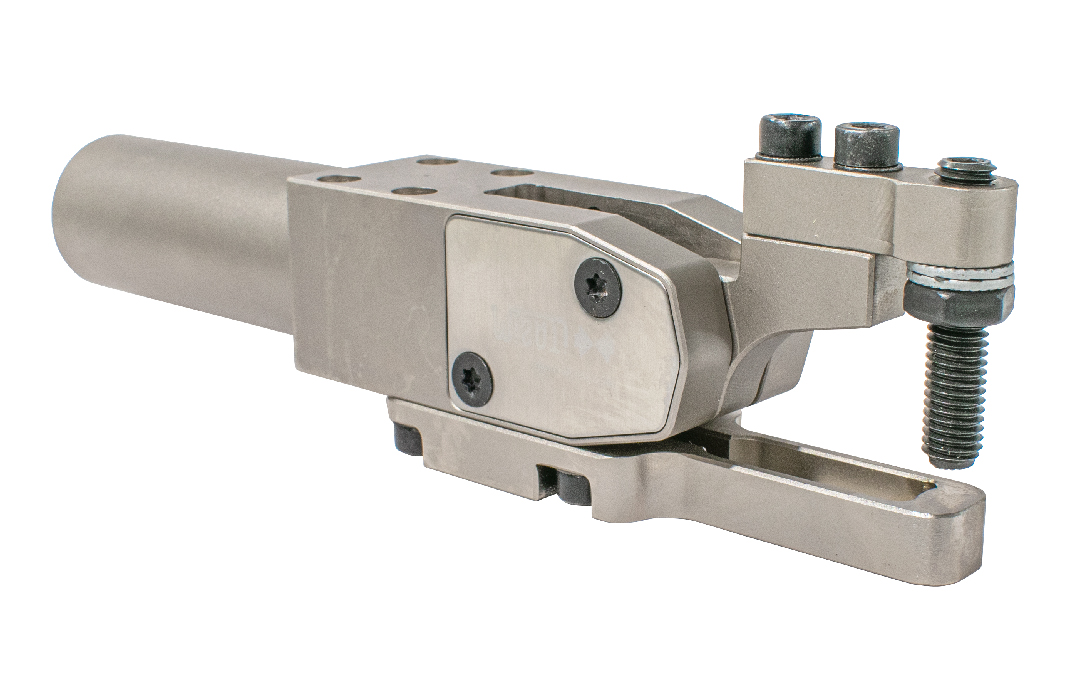

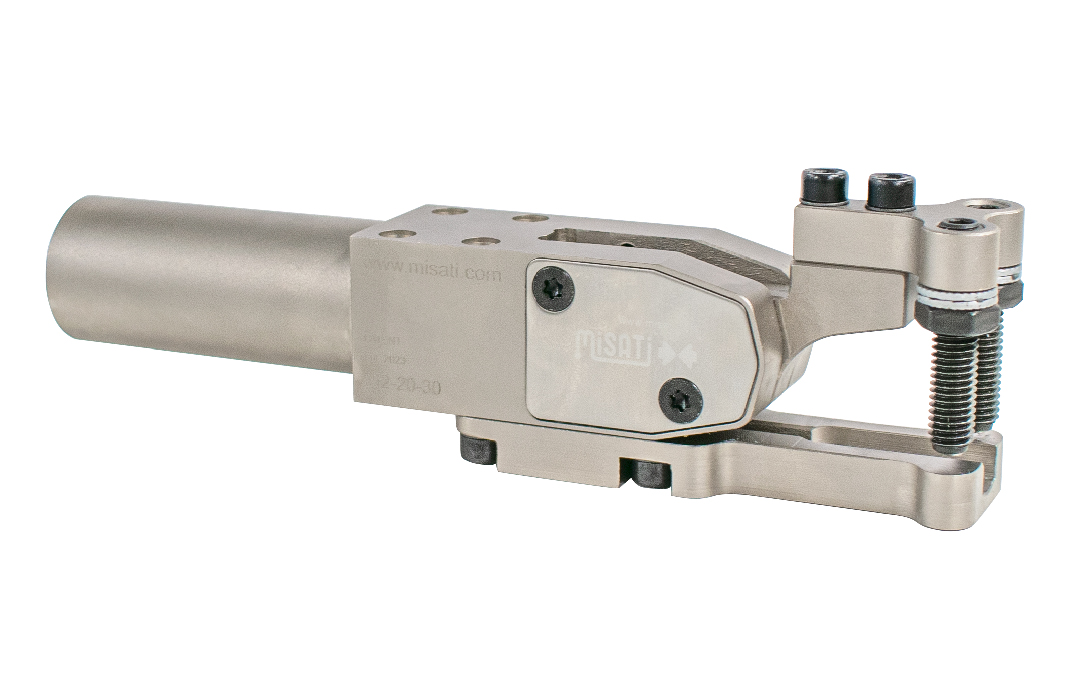

Mini chiusura Ø20 con braccio mobile adatta al bloccaggio di lamiere orientate orizzontalmente.

Scarica CAD

Ingombro

Specifiche tecniche

Richiedici un preventivo!

Codice	Fc massima	Ø pistone	Consumo pneumatico	Peso
TI-20-15-SX	1030 N	20 mm	16 cm3	0.81 Kg
TI-20-30-SX	1030 N	20 mm	16 cm3	0.86 Kg
TI-20-60-SX	1030 N	20 mm	16 cm3	0.95 Kg

Codice	l1	l2	l3	h1	h2	h3	h4	r1	r2	e1	e2	e3	e4	e5	c1	c2	d1
TI-20-15-S0/S1/S2	70.5	115.5	35.3	10	32.1	10	42.2	58	10.5	186	32	57.7	15	15	-	13	ø 28h8
TI-20-15-S3/S4	70.5	115.5	35.3	10	32.1	10	42.2	58	10.5	186	45.1	57.7	15	15	-	13	ø 28h8
TI-20-30-S0/S1/S2	70.5	116.5	36.3	10	32.1	10	42.2	58	10.5	187	32	57.7	34	29	19	13	ø 28h8
TI-20-30-S3/S4	70.5	116.5	36.3	10	32.1	10	42.2	58	10.5	187	45.1	57.7	34	29	19	13	ø 28h8
TI-20-60-S0/S1/S2	70.5	116.5	36.3	10	32.3	10	42.2	58	10.5	187	32	57.7	62	58	47	13	ø 28h8
TI-20-60-S3/S4	70.5	116.5	36.3	10	32.1	10	42.2	58	10.5	187	45.1	57.7	62	58	47	13	ø 28h8

Manuale utente

Chiusura pneumatica
