Pince pneumatique

TLM2-25-...

TLM2-25-10-SX

TLM2-25-30-SX

Description

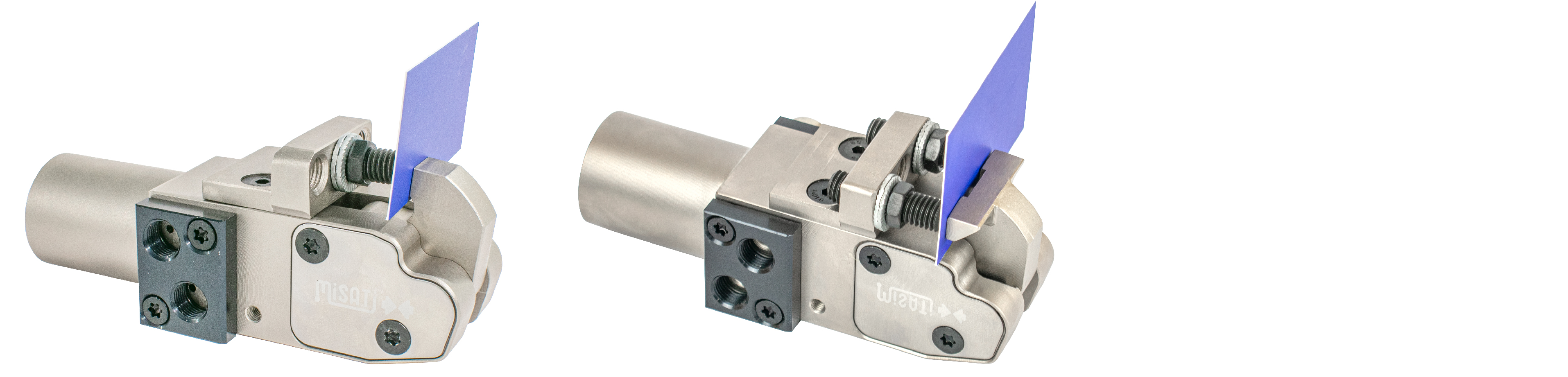

Mini-pince de Ø25 avec un bras mobile indiquée pour maintenir des tôles à orientation verticale ou avec des ailettes verticales sur les tôles horizontales.

Télécharger CAO

Dimensions

Spécifications techniques

Demandez un devis !

Référence	Fc maximale	Ø piston	Consommation pneumatique	Épaisseur minimale de détection	Poids
TLM2-25-10-SX	2700 N	25mm	23.4 cm3	0,20 mm	0,740 Kg
TLM2-25-30-SX	2700 N	25 mm	23.4 cm3	0,20 mm	0,757 Kg

Référence	h1	h2	h3	h4	l1	l2	l3	e1	e2	e3	d1	r1	c1
TLM2-25-10-S1/S2	39	77.2	17	17.7	10	35.5	44	116.2	48.1	47	30 h8	14.8	-
TLM2-25-10-S3/S4	39	77.2	17	17.7	10	35.5	44	116.2	48.1	55	30 h8	14.8	-
TLM2-25-30-S1/S2	39	77.2	17	17.7	30	35.5	44	116.2	48.1	47	30 h8	14.8	24
TLM2-25-30-S3/S4	39	77.2	17	17.7	30	35.5	44	116.2	48.1	55	30 h8	14.8	24
