Pince pneumatique

TLR3-20-...

Description

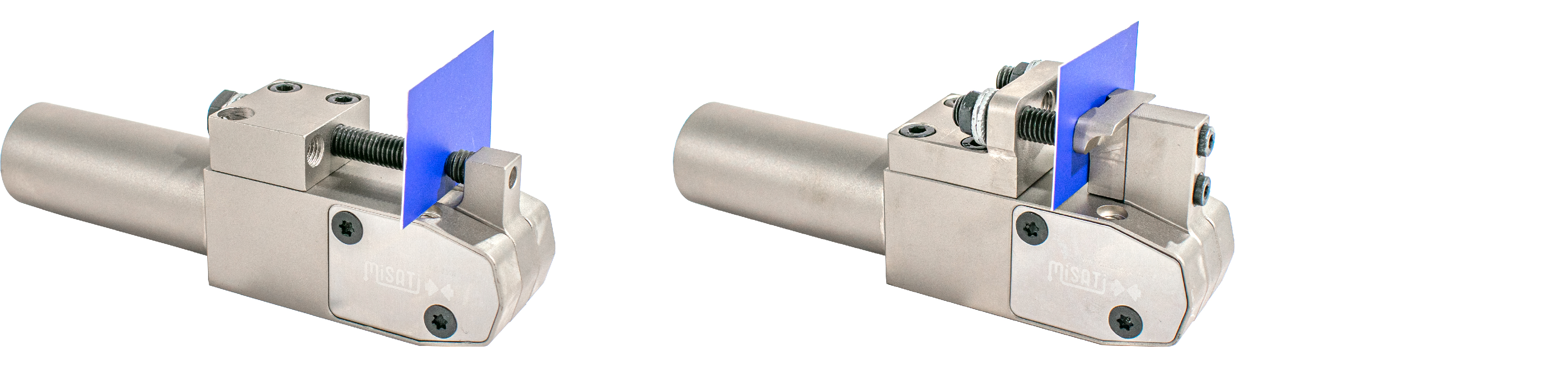

Mini-pince de Ø20 avec un bras mobile indiquée pour maintenir des tôles à orientation verticale.

Télécharger CAO
Pinces pneumatiques Misati avec dimensions
Dimensions
Spécifications techniques
Demandez un devis !
Référence Fc maximale Ø piston Consommation pneumatique Poids
TLR3-20-10-SX 1900 N 20 mm 16 cm3 0.791 Kg
TLR3-20-30-SX 1900 N 20 mm 16 cm3 0.822 Kg
Référence l1 l2 l3 l4 e1 e2 e3 d1 r1 c1 c2
TLR3-20-10-SX 70 80.2 29 9.8 150.2 46 32 30 h8 13 13 ---
TLR3-20-30-SX 70 80.2 12.5 29 150.2 56 38.5 30 h8 23 13 23.5

Exemples d’application

Documentation technique
