Description

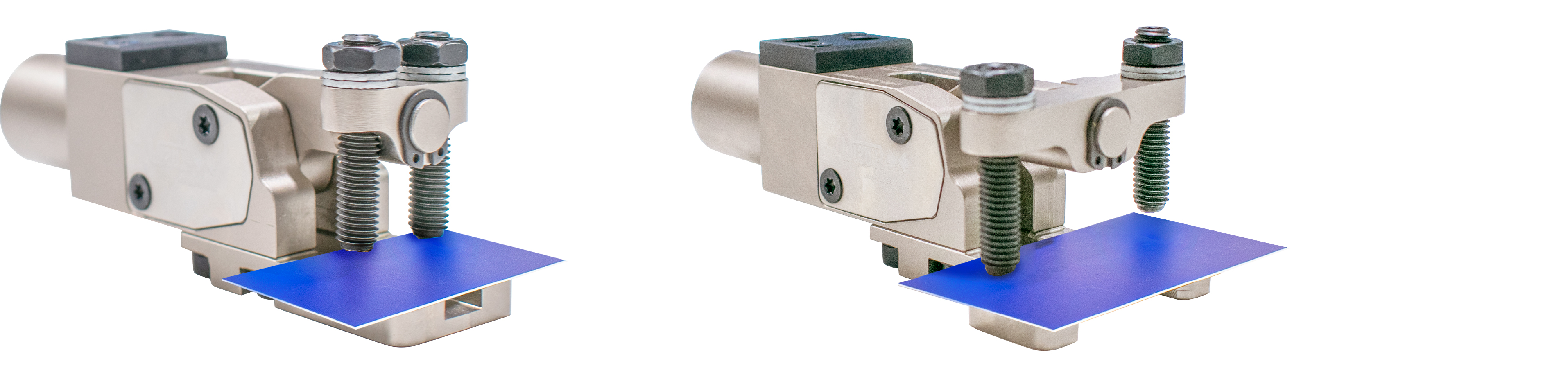

Mini-pince de Ø25 avec un bras mobile basculant et un support de réaction strié et prolongé, indiquée pour maintenir des tôles en porte-à-faux à orientation horizontale.
| Référence | Fc maximale | Ø piston | Consommation pneumatique | Poids |
|---|---|---|---|---|
| TIML3-25-27-SX | 1800 N | 25 mm | 16 cm3 | 0,692 Kg |
| TIML3-25-55-SX | 1800 N | 25 mm | 16 cm3 | 0,756 Kg |
| Référence | l1 | l2 | l3 | h1 | h2 | h3 | h4 | r1 | r2 | e1 | e2 | e3 | e4 | e5 | c1 | c2 | d1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TIML3-25-27-S1/S2 | 34.8 | 107.8 | 33.5 | 10 | 19.7 | 15 | 42 | 49 | 10.5 | 142.5 | 32 | 48 | 34 | 32 | 19 | 14 | ø 30h8 |
| TIML3-25-27-S3/S4 | 34.8 | 107.8 | 33.5 | 10 | 19.7 | 15 | 42 | 49 | 10.5 | 142.5 | 45.1 | 48 | 34 | 32 | 19 | 14 | ø 30h8 |
| TIML3-25-55-S1/S2 | 34.8 | 107.8 | 33.5 | 10 | 19.7 | 15 | 42 | 49 | 10.5 | 142.5 | 32 | 48 | 62 | 55 | 47 | 14 | ø 30h8 |
| TIML3-25-55-S3/S4 | 34.8 | 107.8 | 33.5 | 10 | 19.7 | 15 | 42 | 49 | 10.5 | 142.5 | 45.1 | 48 | 62 | 55 | 47 | 14 | ø 30h8 |
