Pince pneumatique

TIM2-25-...

TIM2-25-15-SX

TIM2-25-27-SX

TIM2-25-55-SX

Description

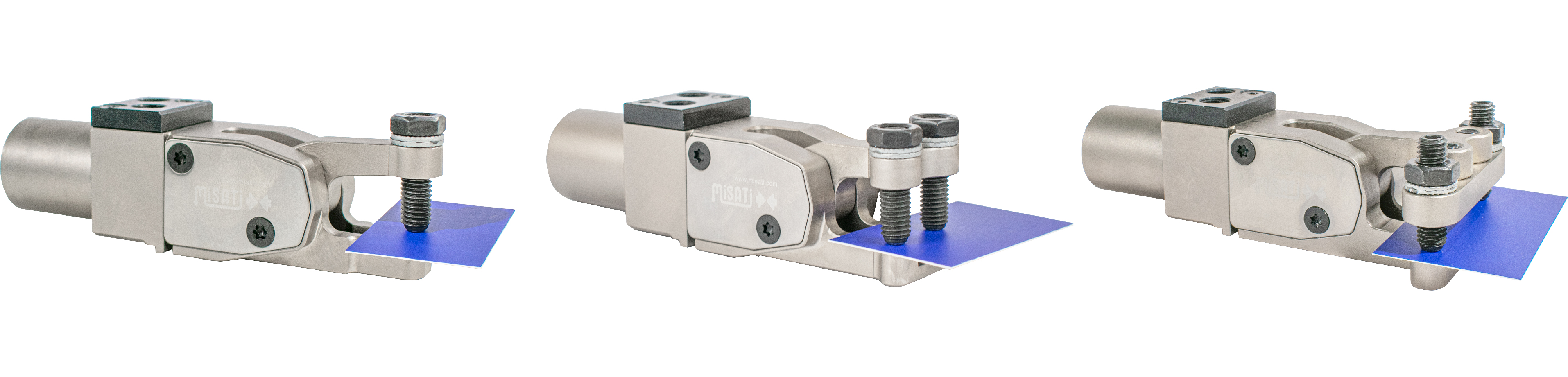

Mini-pince de Ø25 avec un bras mobile indiquée pour maintenir des tôles à orientation horizontale.

Télécharger CAO

Dimensions

Spécifications techniques

Demandez un devis !

Référence	Fc maximale	Ø piston	Consommation pneumatique	Épaisseur minimale	Poids
TIM2-25-15-SX	1800 N	25 mm	16 cm3	0.7 mm	0,522 Kg
TIM2-25-27-SX	1800 N	25 mm	16 cm3	0.7 mm	0,672 Kg
TIM2-25-55-SX	1800 N	25 mm	16 cm3	0.7 mm	0,717 Kg

Référence	l1	l2	l3	h1	h2	h3	h4	r1	r2	e1	e2	e3	e4	e5	c1	c2	d1
TIM2-25-15-S1/S2	34.8	95.2	26.2	10	15	8	34	49	10.5	130	32	40	15	15	-	14	ø 30h8
TIM2-25-15-S3/S4	34.8	95.2	26.2	10	15	8	34	49	10.5	130	45.3	40	15	15	-	14	ø 30h8
TIM2-25-27-S1/S2	34.8	95.2	26.2	10	15	8	34	49	10.5	130	32	40	34	27	19	14	ø 30h8
TIM2-25-27-S3/S4	34.8	95.2	26.2	10	15	8	34	49	10.5	130	45.3	40	34	27	19	14	ø 30h8
TIM2-25-55-S1/S2	34.8	95.2	26.2	10	7	16	34	49	10.5	130	32	40	62	55	47	14	ø 30h8
TIM2-25-55-S3/S4	34.8	95.2	26.2	10	7	16	34	49	10.5	130	45.3	40	62	55	47	14	ø 30h8
