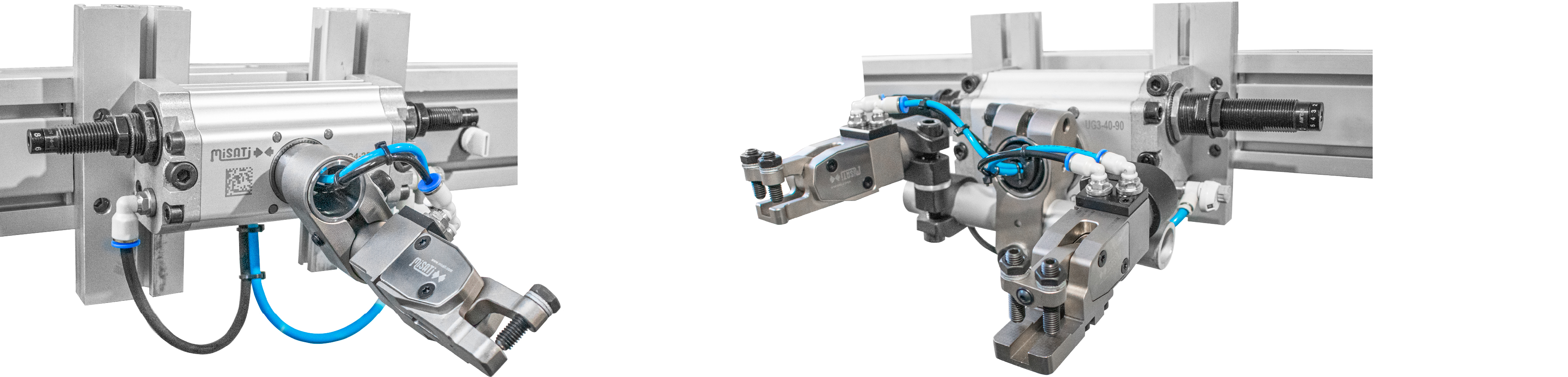

Unité rotative

UGx-…

Transfert-ultraleger-pour-faire-pivoter-la-tole_UG-1

Description

Unité rotative à actionnement pneumatique.

Télécharger CAO

Pinces pneumatiques Misati avec dimensions

Dimensions

Spécifications techniques

Demandez un devis !

Référence	Angle de rotation	Moment de rotation	Précision de l’arrêt r=40)	Vitesse	Piston	Charge max.	Consommation	Poids
UG6-25-25-SX	0 - 25°	2.7 Nm	± 0.02 mm	---	ø 25 mm	5 Kg	---	---
UG6-25-90-SX	25 - 90°	2.7 Nm	± 0.02 mm	90º en 0.2 seg	ø 25 mm	5 Kg	6.9 cm3 / cycle	1,297 kg
UG6-25-180-SX	25 - 180°	2.7 Nm	± 0.02 mm	90º en 0.2 seg	ø 25 mm	5 Kg	13.9 cm3 / cycle	1,457 Kg
UG4-40-25-SX	0 - 25°	12.1 Nm	± 0.02 mm	---	ø 40 mm	20 Kg	---	---
UG4-40-90-SX	25 - 90°	12.1 Nm	± 0.02 mm	90º en 0.2 seg	ø 40 mm	20 Kg	31.6 cm3 / cycle	3,075 kg
UG4-40-180-SX	25 - 180°	12.1 Nm	± 0.02 mm	90º en 0.2 seg	ø 40 mm	20 Kg	63.2 cm3 / cycle	3,639 kg

Référence	e1	e2	e3	l1	l2	c1	c2	d1	Amortisseur
UG6-25-25-SX	163.5	71.5	88	114	52	57	33	30	---
UG6-25-90-SX	225	71.5	88	114	52	57	33	30	M14
UG6-25-180-SX	253	71.5	88	142	52	71	33	30	M14
UG4-40-25-SX	205.3	102.5	106	153	70	76.5	50	40	---
UG4-40-90-SX	335.6	102.5	106	153	70	76.5	50	40	M20
UG4-40-180-SX	385.6	102.5	106	203	70	101.5	50	40	M20

Exemples d’application

Documentation technique

Guide d’utilisation
