TCS2-25-27-SX
Description

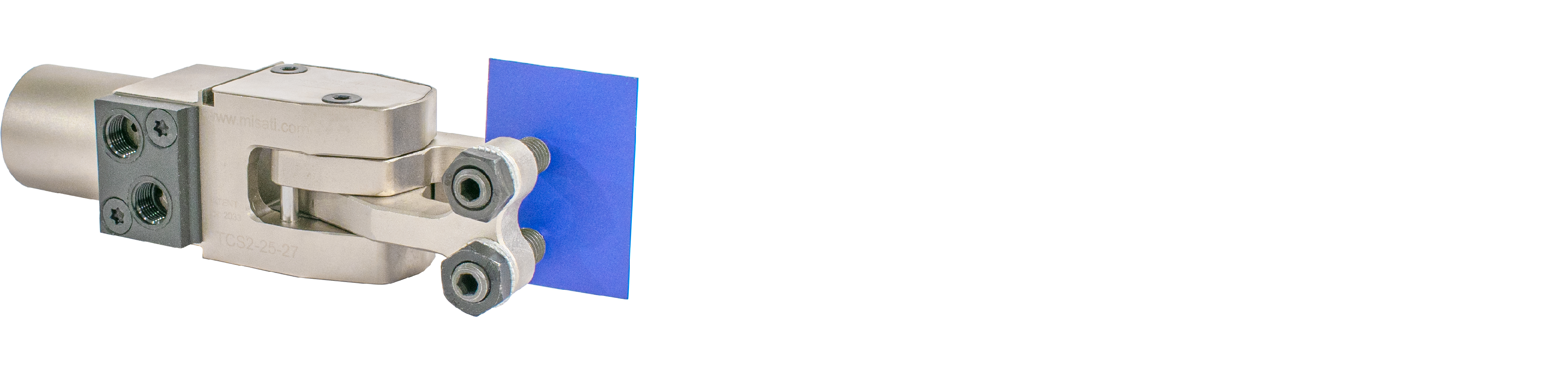

Mini-pince de Ø25 à deux bras mobiles indiquée pour maintenir des tôles à orientation horizontale avec des ailettes verticales .
| Référence | Fc maximale | Ø piston | Consommation pneumatique | Position du bras avec les embouts striés | Poids |
|---|---|---|---|---|---|
| TCS2-25-27-SX | 1800 N | 25 mm | 13.3 cm3 | Supérieur | 0,577 Kg |
| TCS2-25-27-SX-EE0033 | 1800 N | 25 mm | 13.3 cm3 | Inférieur | 0,577 Kg |
| Référence | l1 | l2 | l3 | h1 | h2 | h3 | h4 | e1 | e2 | e3 | e4 | e5 | r1 | r2 | c1 | c2 | d1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TCS2-25-27-S0/S1/S2 | 34.8 | 96.3 | 27.3 | 10 | 14 | 8 | 32 | 131.1 | 38 | 38 | 34 | 27 | 50 | 10.5 | 19 | 14 | ø30h8 |
| TCS2-25-27-S3/S4 | 34.8 | 96.3 | 27.3 | 10 | 14 | 8 | 32 | 131.1 | 51.3 | 38 | 34 | 27 | 50 | 10.5 | 19 | 14 | ø30h8 |
Matériau :
Acier au carbone usiné et trempé
Traitement superficiel :
Nickel chimique
Pression de service :
6 bar (maximum : 10 bar)
Conditions de force :
Valeurs de force de serrage valables pour α= 0°
Couple de serrage maximal:
70cNm
Exécutions spéciales :
EE-A4 - Exécution spéciale de sortie pneumatique par les côtés de la mini-pince
EE-AV - Exécution spéciale pour pinces avec une soupape électromagnétique haute performance incorporée
EE-254 - Exécution spéciale de traitement superficiel antiprojections et joints toriques en Viton
EE-259 - Exécution spéciale pour pinces avec kit pneumatique en Viton pour hautes températures
EE-0033 - Exécution spéciale où le montage du bras mobile et du support de réaction de la pince est inversé
Capteurs :
S0 - Sans capteur
S1 - Capteur de présence de tôle PNP
S2 - Capteur de présence de tôle NPN
S3 - Capteur pour le contrôle de double tôle PNP
S4 - Capteur pour le contrôle de double tôle NPN
