Support de réaction pour deux presseurs

FLN-RGL-…

Description

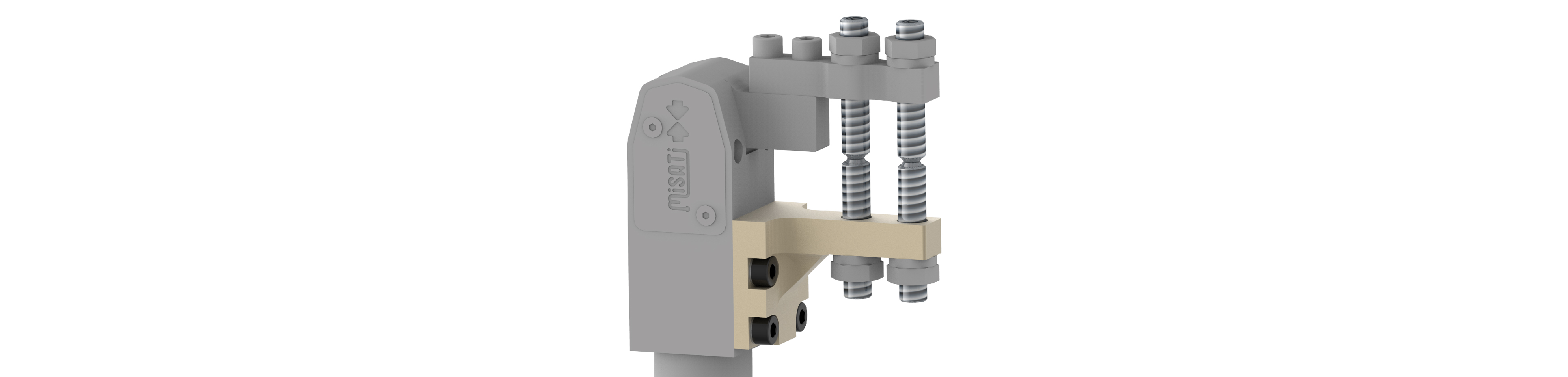

Support de réaction pour brides de serrage type BLN-… avec boîtier pour deux presseurs.

Télécharger CAO
Gamme complète de presseurs standard pour brides
Dimensions
Spécifications techniques
Demandez un devis !
Référence Poids
FLN-RGL-20 0,137 Kg
FLN-RGL-32 0,275 kg
FLN-RGL-40 0,515 kg
FLN-RGL-50 0,905 kg
Référence e1 e2 e3 e4 e5 e6 p1 c1 c2 c3 d1 d2 d3 m1 l1 h1 t1 t2
FLN-RGL-20 37 32 10 10 55 13 2.1 17 22 17 7 5.5 9 M8 - - M5x12 -
FLN-RGL-32 50.5 42 14 12 77.4 17 2.1 25 30 23 9 6.5 11 M10 47.4 6.7 M6x16 M6x25
FLN-RGL-40 61 52 14 14 93 20 2.1 30 37 30 11 8.5 13 M12 57 8.8 M8x20 M8x30
FLN-RGL-50 85.5 62 18 16 113.5 20 2.1 47 44 40 13 10.5 13 M12 70.5 11 M10x20 M10x35

Exemples d’application

Documentation technique
