Description

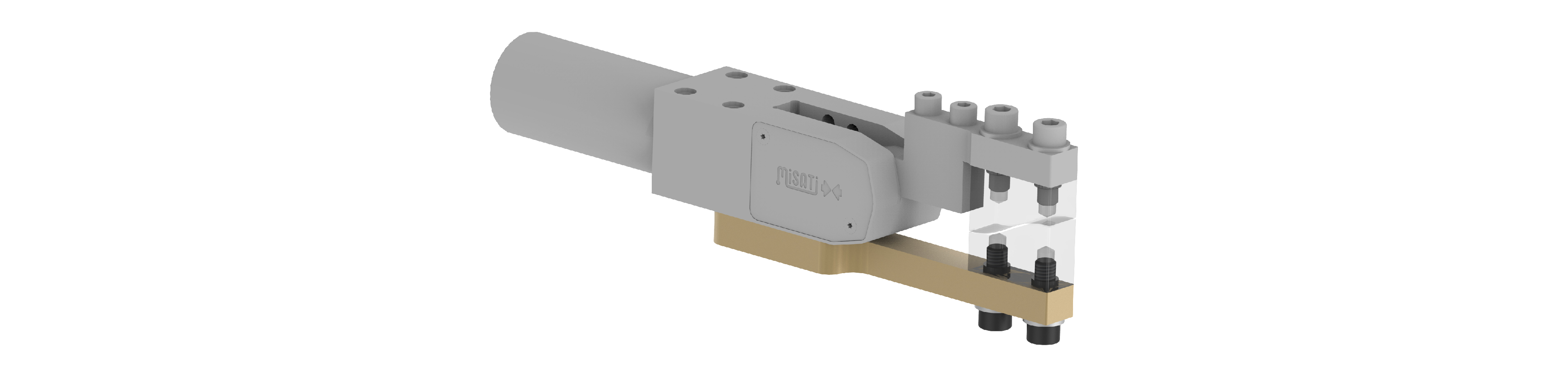

Support de réaction pour brides de serrage type BIN-… avec boîtier pour surfaces de contour disposées en série.
| Référence | Poids |
|---|---|
| FIN-SCL-20 | 0,202 kg |
| FIN-SCL-32 | 0,518 kg |
| FIN-SCL-40 | 0,849 kg |
| FIN-SCL-50 | 1,058 kg |
| Référence | e1 | e2 | e3 | e4 | c1 | c2 | c3 | p1 | d1 | d2 | d3 | m1 | t1 | t2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FIN-SCL-20 | 115.5 | 32 | 15 | 10 | 34 | 22 | 17 | 2.1 | 5.5 | 7 | 9 | M8 | M5x12 | M6x20 |
| FIN-SCL-32 | 163 | 42 | 19 | 14 | 51 | 30 | 23 | 2.1 | 6.5 | 9 | 11 | M10 | M6x16 | M8x25 |
| FIN-SCL-40 | 198 | 52 | 20 | 16 | 62 | 37 | 30 | 2.1 | 8.5 | 11 | 13 | M12 | M8x20 | M10x30 |
| FIN-SCL-50 | 232.5 | 62 | 20 | 18 | 71.5 | 44 | 40 | 2.1 | 10.5 | 13 | 13 | M12 | M10x20 | M10x30 |
